Задвижки шиберные



Технический паспорт


Общие сведения об изделии:
Наименование изделия: Задвижка шиберная ножевые типа ЗСПА

ЗШ.ХХХ.ХХ.
Предприятие-изготовитель: ЗСПА (Россия).
Применение шиберной задвижки: очистные сооружения (неочищенные сточные воды, сточные воды с твердыми веществами), целлюлозно-бумажная промышленность, горнодобывающая промышленность и т.д.
Вид управления: ручной (штурвал, редуктор с маховиком) или автоматизированный (электропривод). Установка надземная. Установочное положение: любое, 100% герметичность в обоих направлениях потока. Присоединение к трубопроводу: межфланцевое (с использованием паронитовых или резиновых прокладок), центрирование ответных фланцев посредством гладких проушин, расположенных на корпусе задвижки (все размеры в соответствии со стандартами ГОСТ 12815
-80). Возможна установка шиберной задвижки на конце трубопровода. Задвижка требует минимального технического обслуживания (периодической очистки). Конструкция задвижки соответствует требованиям нормативно- технической документации ГОСТ 53672-2009. По требованиям безопасности задвижка соответствует ГОСТ 9544-93 и ГОСТ 12.2.063-81. Задвижка сертифицирована по ГОСТР, Сертификат Соответствия No РОСС RU.АГ79.Н09427 от 03.07.2015. Таможенный союз Декларация о соответствии: TC N RU Д-RU. OM02.B.01475 от 14.04.2015. Задвижки изготовлены по ТУ 3741-003- 86527584-2008.
Комплектность: шиберная задвижка, до Ду400 (включительно) – штурвал, от 450 и выше – редуктор со штурвалом, технический паспорт. Рекомендации по установке различных типов приводов. Срок службы: не менее 5 лет. Гарантия изготовителя: 12 месяцев со дня поставки задвижки.

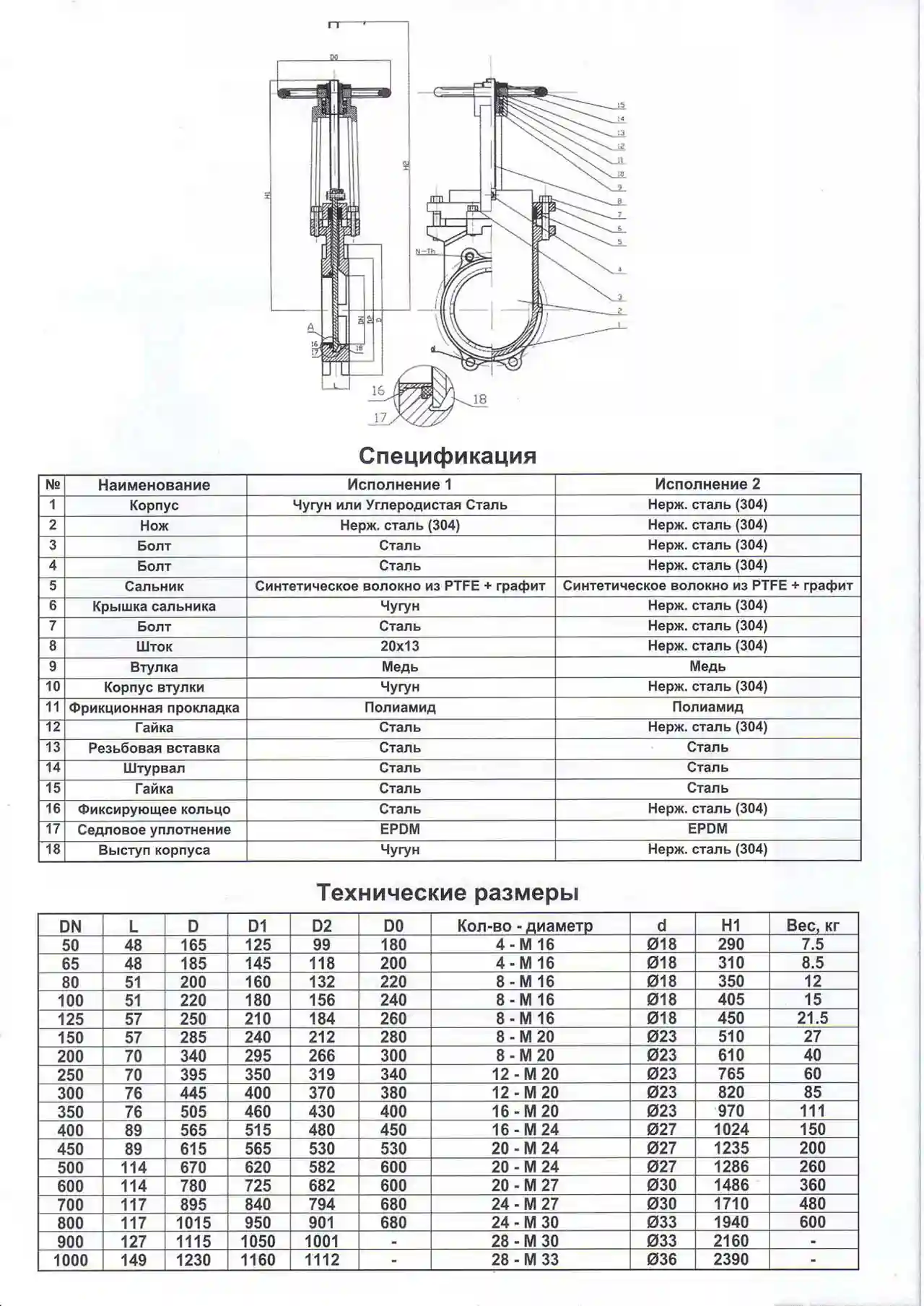

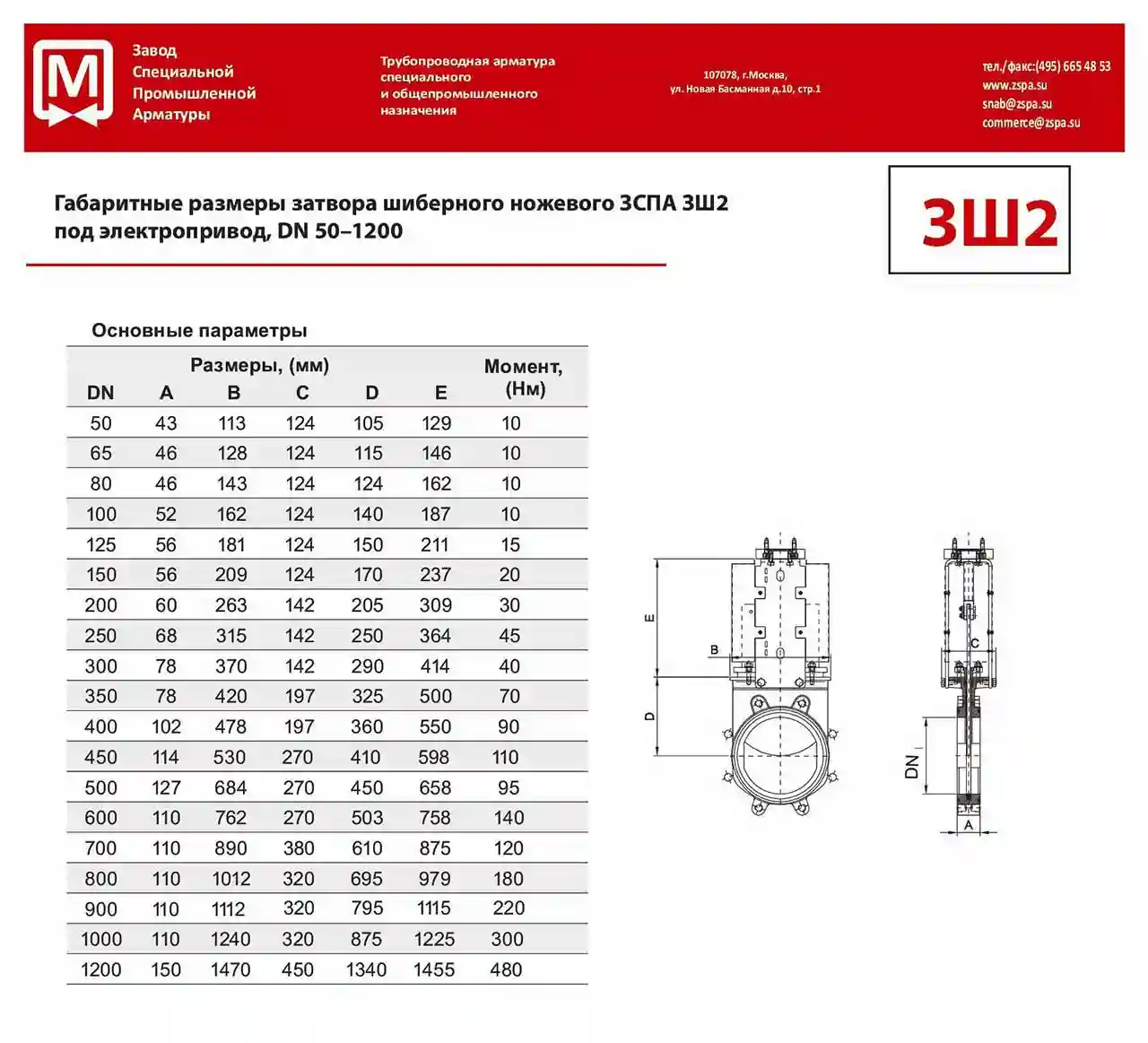

Основные технические характеристики и конструкционные материалы:


Диапазон температур рабочей среды -40° С до +130° С

(кратковременно до 150° С)
Температура окружающей среды от
-45° С до +50° С
Рабочее давление 1,0 МПа
Рабочая среда: неочищенные сточные воды, сточные воды с твердыми веществами.
Корпус – ковкий чугун
, сталь, нержавеющая сталь, порошковое эпоксидное покрытие (печной обжиг), толщина не менее 150 мкм. Размеры фланцевой посадочной части для привода отвечают требованиям ГОСТ 12815-80.
Диск – нержавеющая сталь. Специальная обработка по краю для отсечения крупных объектов.
Вал – стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока. Долговечное уплотнение из нескольких витков плетеного уплотнителя плюс уплотнительное кольцо из EPDM. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения. Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.
Штифты (крепление диска на валу) – нержавеющая сталь
.



Ду, мм

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

Масса,кг

7,5

12

15

21,5

27

40

60

85

115

150

200

260

360

480

600

Штурвал (ковкий чугун).

Фланцы должны быть строго параллельны и соосны. Гайки должны затягиваться постепенно для достижения равномерного контакта металл-металл! При монтаже шиберных задвижек больших диаметров предпочтительно соблюдать горизонтальное положение вала.

Шиберная задвижка изготовлена в 2015 г. на производстве «ЗСПА». Задвижка прошла технический контроль и признана годной к эксплуатации.
